Вставка диэлектрическая, изолирующая вставка

Вставка диэлектрическая (или изолирующая вставка) -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик. И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлического газового шланга в результате скапливания на нём электрического потенциала.

Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются:

-Повреждение изолятора на газовой магистрали. На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы.

-Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов.

-Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов умельцам , пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей вставки. 1/2 , 3/4

Вариант исполнения: штуцер-штуцер

Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527

Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89

Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм

Таблица перевода единиц давления доступна на нашем сайте здесь.

Электрическое сопротивление: более 5 МОм при U=1000В

Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: . При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.

Диэлектрическая вставка сертифицирована в системе ГОСТ Р, что подтверждается сертификатом соответствия. выданным Федеральным агентством по техническому регулированию и метрологии.

Вставка диэлектрическая: Купить в розницу!

Диэлектрическая вставка (вставка изолирующая)

Диэлектрическая вставка (изолирующая вставка. вставка диэлектрическая для газа) -

это устройство, предотвращающее распространение так называемых токов утечки (блуждающих токов) по внутриквартирным или внутридомовым газопроводам. Вставка диэлектрическая не только исключает возможное нагревание и искрение подводки в случае накапливания электрического потенциала, но и защищает электронику и внутренние электрические цепи газовых приборов и счетчиков от выхода из строя по причине воздействия вредоносных блуждающих токов.

К основным причинам возникновения токов утечки относятся следующие:

- Повреждение общего изолятора на входе магистральной трубы в многоквартирный дом или изолятора на выходе газораспределительного пункта (узла). Для защиты от коррозии на магистральные трубы специально подается небольшой электрический потенциал. В случае повреждения общего изолятора этот потенциал беспрепятственно попадает во внутридомовой и внутриквартирный газопровод.

- Неисправность или отсутствие заземления электрической проводки в доме. Современное газопотребляющее оборудование имеет свои электрические цепи (электронные блоки управления, системы электроподжига, подсветку и т.д.), и, в случае отсутствия электрического заземления, равно как и в случае неисправности внутренних электроцепей газопотребляющего оборудования, эти приборы сами становятся источниками блуждающих токов.

- Неквалифицированное подключение электроприборов и их незаконное заземление вашими соседями (или нанятыми ими умельцами ) на жёсткие газовые трубы и стояки.

Диэлектрическая вставка представляет собой неразъемное соединение и устанавливается между газовым краном и газовой подводкой. Металлические части вставки, вплавленные в диэлектрик, не соприкасаются между собой, что и обуславливает невозможность прохождения через неё (вставку) токов утечки. Изолирующая вставка имеет внутреннюю поверхность, покрытую диэлектриком полностью, что исключает контакт каждой из металлической частей вставки с проходящим внутри изолятора газом.

Используемые материалы:

- Металлические части: Латунь сантехническая ЛС59-1 по ГОСТ 15527

- Электроизолятор: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-О по ГОСТ 28157-89.

Технические характеристики:

- Номинальное давление PN 0,6 MПа, что в 200 раз больше нормального давления газа в бытовых газовых сетях (согласно СНИП 2.04.08-87 и 3.05.02-88, нормальным считается давление газа до 0,03 атм)

- Рабочая температура: от -60 до +100 градусов Цельсия, что делает возможным установку вставки и в неотапливаемых помещениях

- Резьба трубная, 1/2 или 3/4

- Внутренний диаметр прохода: 10,0 мм (для 1/2 ) и 14,5 мм (для 3/4 )

- Электрическое сопротивление при напряжении 1000В более 5 МОм

- Вставка не требует обслуживания в процессе эксплуатации.

Качество вставки диэлектрической подтверждается сертификатом соответствия ГОСТ Р.

Сотрудники газовых служб некоторых регионов уже в обязательном порядке используют диэлектрическую вставку во внутриквартирных и внутридомовых газопроводах. В частности, ее использование регламентировано приказом МОСГАЗ от 26.12.2008г. №01-21/425: При замене газовых плит и подключении их на гибкую подводку предусмотреть вставку диэлектрическую .

Мал золотник, да дорог -это выражение как нельзя лучше подходит для вставки диэлектрической. Стоимость этого изделия ничтожна мала даже по сравнению со стоимостью возможного ремонта электронных и электрических компонентов современного газового оборудования, не говоря уже о последствиях чрезвычайных ситуаций вроде возгорания или взрыва.

Диэлектрическая муфта (вставка изолирующая)

1.Область применения

1.1. Вставки изолирующие (далее по тексту - вставки) для внутриквартирных газопроводов предназначены для исключения протекания через газопровод токов утечки при возникновении на корпусе зануленного электрифицированного газового прибора электрического потенциала.

1.2. Вставки предназначены для монтажа на газопроводы, транспортирующие природный газ по ГОСТ 5542-87 и сжиженный газ по ГОСТ 20448-90 и ГОСТ Р 52087-2003.

1.3. Применение Вставки изолирующей предусмотреное СП 42-101-2003 (Общие положения по проектированию и строительству газораспределитепьных систем из металлических и полиэтиленовых труб).

2.Технические характеристики

2.1. Вставки изготавливаются согласно ТУ 4859-008-96428154-2009.

2.2. Производство вставок осуществляется в пресс-форме на термопласт- автомате методом шнековой экструзии иэ полимерного материала в качестве электрического изолятора и металлических резьбовых патрубков.

2.3. Рабочее давление вставки: 0,6 МПа.

2.4. Разрушающее давление вставки. 1,2 МПа, не менее.

2.5. Рабочая температура: от -20'С до +80'С.

2.6. Рекомендуемый момент силы при монтаже Вставки 25 Н*м. Максимальный момент силы при монтаже Вставки: 50 Н*м.

2.7. Электрическая прочность. Вставки выдерживают испытательное напряжение 37508 переменного тока частотой 50Гц, приложенное к металлическим патрубкам. Пробой электротока не допускается. Электрическая прочность обеспечивается в течении 1 мин. не менее. Ток утечки не превышает 5,0 мА.

2.8. Удельное электрическое сопротивление Вставки постоянному току напряжением 10008 составляет 5,0 МОм, не менее.

2.9. Категория стойкости полимерного электроизоляционного материала ПВ-0 (по ГОСТ 28157-89). Электроизоляционный материал имеет отличительную окраску желтого цвета (по ГОСТ 14202-69, группа 4, газы горючие (включая сжиженные газы)) По требованию потребителя допускается применение материала черного цвета.

2.10. Маркировка. На поверхность электроизоляционного материала наносится маркировка, включающая указание торговой марки, 1/DI-GAS, и условный диаметр, например, DN20.

2.11. Условные диаметры Вставки (резьбовые патрубки): DN15 (1/2 ), DN20 (3/4 ).

2.12. Внутренний диаметр прохода. DN15 10,0 мм, DN20: 15,0 мм.

2.13. Тип соединения резьба трубная цилиндрическая, наружная/наружная резьба.

3. Транспортировка и хранение

3.1. Вставки могут транспортироваться различными видами транспорта при условии защиты от механических повреждений, воздействия атмосферных осадков в соответствии с правилами перевозок на данном виде транспорта.

3.2. Вставки хранятся в условиях закрытых и других помещений с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические хранилища с теплоизоляцией и другие хранилища), расположенные в любых макракпиматических районах, в том числе с умеренным и холодным климатом.

4. Указания по монтажу и экcплуатации

4.1. Монтаж Вставки должен осуществляться специалистами, прошедшими обучение и имеющими лицензию на право подключения газового оборудования.

4.2. Запрещается производить демонтаж/монтаж Вставки без предварительного перекрытия крана подачи газа.

4.3. Вставки не требуют поверки и обслуживания в процессе эксплуатации.

4.4 Вставка применяется в комплекте с гибкой металлической подводкой к газовым электрифицированным приборам и устанавливается на внутриквартирном газопроводе на стоне после крана.

5. Гарантия изготовителя

5.1. Изготовитель гарантирует соответствие вставок требованиям ТУ 4859-008-96428154-2009 при соблюдении потребителем условии транспортирования, хранения, монтажа и эксплуатации.

5.2. Гарантийный срок эксплуатации - 36 месяцев со дня ввода Вставки в эксплуатацию, но не более 60 месяцев со дня изготовления при условии соблюдения правил хранения, монтажа и эксплуатации.

5.3. Срок службы Вставки -20 лет. В процессе эксплуатации обслуживания не требует.

5.4. Изготовитель оставляет за собой право вносить изменения в конструкцию Вставки без уведомления потребителя.

EMIFLEX s.p.a -один из ведущих мировых производителей шлангов для газа и воды сильфонного типа, промышленных компенсаторов и специального оборудования для магистральных газопроводов.Производственные помещения составляют порядка 14 000 м2 и расположены в окрестностях г. Милана, Италия. Продукция EMIFLEX отвечает самым высоким требованиям безопасности и соответствует европейским нормам UNI-CIG 9891:1998. Жесткий контроль качества осуществляется при помощи самого современного оборудования. На предприятии действует система менеджмента качества по стандарту EN ISO 9001:2000, что подтверждается сертификатом, выданным авторитетным международным органом по сертификации TUV CERT.

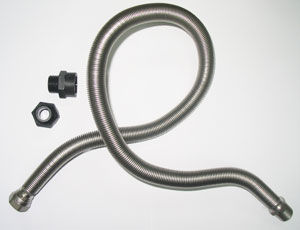

Шланги для газа сильфонного типа применяются в системах газоснабжения для подачи сетевого или сжиженного газа к бытовым газовым плитам, отопительным котлам и другому оборудованию.

Шланги для газа сильфонного типа EMIFLEX успешно прошли экспертизу промышленной безопасности и могут применяться в том числе и на опасных производственных объектах.

Разрешение ГОСГОРТЕХНАДЗОРА. сертификат ГОСТ Р и паспорт на сильфоны EMIFLEX вы можете найти на нашем сайте в разделе ДОКУМЕНТАЦИЯ .

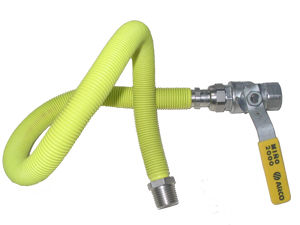

Растяжные сильфоны пользуются заслуженным уважением профессиональнымх монтажников, т.к. позволяют без лишних соединений вести монтаж по месту, придавая шлангу нужную форму. Это особенно актуально при подключении встроенных газовых плит.

ВНИМАНИЕ! При подключении стационарного газового оборудования (плит) в многоквартирных домах рекомендуется применять специальную ДИЭЛЕКТРИЧЕСКУЮ ВСТАВКУ. Она служит для предотвращения нагревания сильфона при протекании по нему токов утечки. Причина возникновения блуждающих токов -плохое заземление (например, нарушение изолятора на входе магистральной трубы в дом обрыв глухого заземления в подвале в результате ржавения запрещенное заземление на газовую трубу электрооборудования вашими соседями). Фото диэлектрической вставки можно увидеть ниже, рядом с безоболочным шлангом для газа.

КАТАЛОГ ПРОДУКЦИИ EMIFLEX -ВНИЗУ СТРАНИЦЫ!

а узо стоит? при любом пробое (фаза,ноль) УЗО должно сработать мгновенно, по крайней мере быстрее чем прогорит шланг.

Также предлагаю рассмотреть другую ситуацию когда вставка СТОИТ, и на плите оказывается все 220, но вы этого не знаете и вот вы уходя, хотите перекрыть газ - облакачиваетесь на плиту хватаетесь за кран и.

Но шланг может легко прогореть от уравнивающего тока в десятки ампер, если нет вставки и плита заземлена на нейтраль (PEN) четырехпроводного стояка (на корпус щитка в корридоре).

Точно такая же картина с гибкими подводками водонагревателей в отсутствии вставки.

Делать вставку или нет - вам решать.

Но ИМХО, 80 руб за безопасность - небольшая цена.
